Дизельный двигатель IVECO F1A

Дизельный двигатель IVECO F1A непродолжительное время ставился на автомобили УАЗ Патриот. (серийное производство внедорожников UAZ Patriot с дизельным двигателем Iveco началось в августе 2008 года)

Мотор F1A относится к семейству коммерческих двигателей, предназначенного для использования в коммерческих автомобилях небольшого размера. F1A и его старший брат (F1C, 3.0 л) применяются на автомобилях Iveco Daily, Bremach T-Rex, Fiat Ducato и другой коммерческой технике.

Двигатель F1A имеет рабочий объём 2.3 литра.
В составе УАЗ Патриот двигатель F1A выдает 116 л.с. и 270 Нм.

Конструкция двигателя спроектирована в виде сэндвича.
Снизу двигателя установлен стальной масляный поддон, который крепится не к картеру блока цилиндров, а к постели коленчатого вала. Постель коленвала – это крышки коренных подшипников коленвала, которые объединены в одну мощную, прочную, жёсткую деталь-опору. Такая конструкция называется «bed plate».

К преимуществам такой конструкции можно отнести придание крайне высокой жёсткости всей конструкции двигателя. Жёсткость очень важна, т.к. этот двигатель ещё устанавливают на автомобили максимальной массой 6 тонн. Двигатель должен иметь феноменальную прочность при таких нагрузках. К недостаткам данной конструкции постели коленвала относятся возросшая масса и увеличение габаритной высоты двигателя.

Сам блок цилиндров сделан из чугуна, что придаёт дополнительную жёсткость конструкции двигателя.
Для усиления жёсткости было применено небольшое утолщение стенок.

Сверху на блок цилиндров установлена ГБЦ.
Данная ГБЦ необычна. В ней есть впускные и выпускные окна и клапана, в ней есть рубашка охлаждения, но… в ней нет распределительных валов! Распределительные валы установлены в отдельном корпусе распределительных валов, которые сверху прикручиваются к ГБЦ. Это сделано для ремонтопригодности.

Впускной распредвал приводится ремнём ГРМ, а выпускной распредвал приводится от впускного с помощью цепной передачи, которая находится в задней части блока распредвалов.

Система смазки двигателя:

Система охлаждения двигателя

Маркировка двигателя

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ IVECO F1A
Количество цилиндров 4
Рабочий объем, л 2,287
Степень сжатия 19
Номинальная мощность брутто при частоте вращения коленчатого вала мин’1, кВт (л.с.) 85,0 (116) / 3900 об/мин
Максимальный крутящий момент брутто при частоте вращения коленчатого вала мин1, Нм (кгс м) 270,0 (27,5) 2500 об/мин
Минимальный удельный расход топлива, г/кВт (г/лсч)
Диаметр цилиндра и ход поршня, мм 88×94
Масса, кг 250
Экология Евро 3, Евро 4

Дизельный двигатель IVECO F1A под капотом УАЗ Патриот

Электрическая схема

Расшифровка кодов ошибок, фиксируемых контроллером Bosch EDC16C39 дизельного двигателя Iveco F1A автомобилей УАЗ Патриот.

Источник

F1C, F1A новый двигатель Ивеко Дейли

Наименование: Двигатель Iveco Daily

Новые двигатели F1C, F1A Ивеко Дейли купить в различной комплектации

F1CE3481C, F1CFL411J, F1CE0441A, F1CE0481FA, F1AE0481D двигатели с объемом 2.3, 2.5, 2.8, 3.0 литров

Модель Наименование № Запчасти Цена USD
1 Iveco Daily Двигатель F1CE3481C 3.0 лит.
2 Iveco Daily Двигатель F1CE0481H, F1CE0481FA 3.0
3 Iveco Daily Двигатель F1AE0481D, F1AE0481A 2.3
4 Iveco Daily Двигатель F1CE0441A 3.0
5 Iveco Daily Двигатель F1CFL411J 3.0 лит.
6 Iveco Daily Двигатель F1CGL411B 3.0 лит.

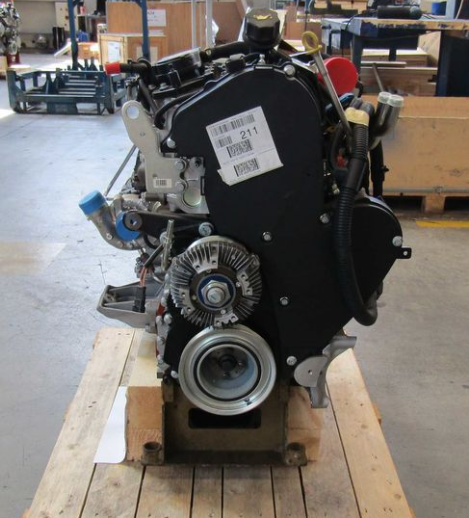

Двигатель IVECO F1AE3481B для грузовика IVECO DAILY 2018.
Характеристики: Объем двигателя 2300 см³. Мощность 136 л.с. (100 кВт)

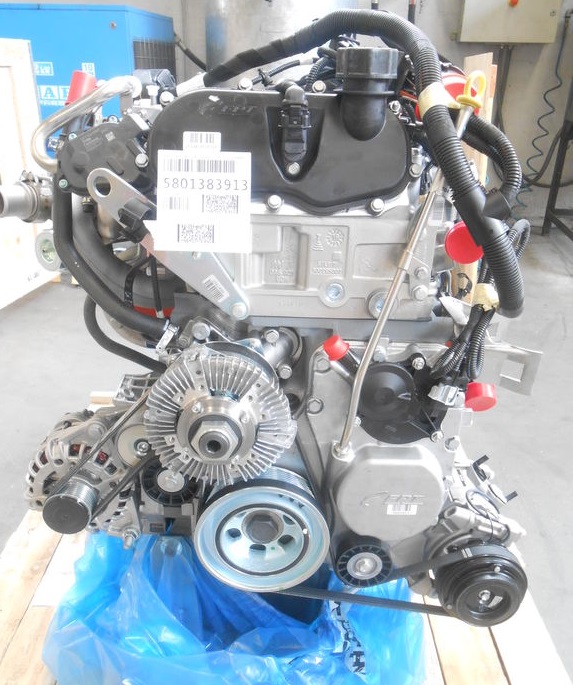

Двигатель Ивеко F1CE3481C для грузовика IVECO DAILY
Характеристики: Объем двигателя 3000 см³. Мощность 170 л.с. (125 кВт)

F1CE3481C двигатель для микроавтобуса Ивеко Дейли
Характеристики: Объем двигателя 3000 см³. Мощность 170 л.с. (125 кВт). Euro 5

У нас вы можете купить двигатель Ивеко Дейли для грузовиков, фурговнов и микроавтобусов. Цена двигателя Ивеко F1C, F1A зависит от комплектации.

Источник

Модификация с дизельным двигателем объемом 2,3 л (F1A) Iveco Daily / Turbo Daily с 1999 года

Внедорожник «Патриот» – это флагман известного российского бренда УАЗ. Серийное производство автомобиля началось летом 2005 года, после того, как был снят с производства его предшественник – УАЗ «Симбир» (1997-2004). Базовый бензиновый двигатель УАЗ Патриот – ЗМЗ 409.10, так же как и дизельный ЗМЗ 514.32, достался автомобилю от его предшественника.

Кроме того, в течение нескольких лет (2008-2012) Ульяновский автозавод (УМЗ) выпускал оригинальную версию модели «Патриот», оснащенную итальянским дизельным мотором IVECO F1A, который многие специалисты считают оптимальным для этого автомобиля.

ИНТЕРЕСНО! В настоящее время на ЗМЗ (ОАО «Заволжский моторный завод») заканчивается разработка нового 2-х литрового автомобильного двигателя мощностью 140-150 л. с. (крутящий момент 300 Нм).

Кроме того, планируется производство более мощного силового агрегата, оснащенного турбонаддувом. Новый мотор будет полностью соответствовать обязательным международным нормам «Евро-5».

Технические характеристики

Двигатель IVECO F1A:

ПАРАМЕТР ЗНАЧЕНИЕ
Рабочий объем цилиндров, куб. см 2287
Мощность двигателя, л. с. (при 3900 об/мин.) 116
Мах крутящий момент, Нм (при 2500 об/мин.) 270
Количество цилиндров 4
Количество клапанов на цилиндр, шт. 4
Общее количество клапанов, шт. 16
Диаметр цилиндра, мм 88
Ход поршня, мм 94
Степень сжатия 19
Система питания микропроцессорное управление с принудительным впрыском топлива + турбонаддув с промежуточным охлаждением
Горючее Дизельное топливо
Расход топлива, л/100 км (город/трасса) 9,5/12,5
Система смазки Комбинированная (разбрызгивание +под давлением)
Какое масло заливают в двигатель SAE 15W40, SAE 5W30
Количество моторного масла, л 4.2
Система охлаждения Жидкостная, замкнутого типа c принудительной циркуляцией охлаждающей жидкости
Охлаждающая жидкость На основе этилен-гликоля
Вес, кг 250

Двигатель устанавливается на автомобилях: IVECO Daily, Bremach-T-Rex, Fiat Dukato, УАЗ-31631 «Патриот»

Получить профессиональную консультацию по Двигатель Iveco F1a

Двигатель Iveco F1а широко используется в ряде грузовых автомобилей коммерческого назначения небольшой грузоподъемности:

Объем двигателя составляет 2,3 литра, он имеет достаточно большой вес – 250 кг и высокую прочность. Мотор отличается очень большим ресурсом эксплуатации и высокой ремонтопригодностью и специально рассчитан на нещадное использование в коммерческом транспорте.

Описание двигателя Ивеко Ф1а:

  • Дизельный 4-цилиндровый, 4-клапанный.
  • Оснащен электронной системой впрыска.
  • Укомплектован электрооборудованием 12V.

Описание


Силовой агрегат IVECO F1A представляет собой образец семейства коммерческих двигателей международной корпорации Iveco.

Предназначен двигатель для установки на небольших автомобилях. Как и все коммерческие моторы, он отличается большим моторесурсом и высокой степенью ремонтопригодности. Достигнуты эти результаты за счет увеличения веса и высоты мотора.

Конструктивно – это рядный 4-х цилиндровый дизельный двигатель, спроектированный в виде «сэндвича». Оснащен он системой подачи топлива типа Common Rail (микропроцессорное управление с принудительным впрыском топлива) с общей рампой, а также турбонаддувом с промежуточным охлаждением наддувочного воздуха и рециркуляцией выхлопных газов.

  • Блок цилиндров двигателя имеет утолщенные стенки и изготовлен из высокопрочного чугуна. В его нижней части закреплены крышки коренных подшипников коленчатого вала, конструктивно объединенные в одну прочную опорную деталь (постель коленвала). К этой детали крепится масляный поддон, изготовленный из стали. Конструкция такого типа (bed plate) обеспечивает всему двигателю повышенную жесткость, что имеет важное значение для коммерческих автомобилей, на которые устанавливается этот силовой агрегат. Их масса может достигать 6 тонн.
  • Особый интерес вызывает оригинальная конструкция головки блока цилиндров (ГБЦ). От обычных она отличается тем, что распределительные валы газораспределительного механизма (ГРМ) собраны в отдельном корпусе, который устанавливается сверху ГБЦ. Такая конструкция привела к увеличению высоты мотора, но обеспечила возможность оперативной замены распредвалов в случае их износа (без разборки ГРМ).
  • Впускной распределительный вал ГРМ приводится в действие зубчатым ремнем с автоматической системой натяжения. Привод выпускного распредвала осуществляется цепью, которой он связан с впускным валом. Оба распредвала имеют по три опоры и устанавливаются туннельным способом.

Техническое обслуживание

Одним из достоинств коммерческих двигателей является их неприхотливость и простота технического обслуживания. Двигатель не требует регулировки зазоров клапанов ГРМ, так как снабжен специальными гидрокомпенсаторами.

Замена моторного масла требуется после каждых 20 000 км пробега, а воздушный фильтр меняют не ранее 80 тыс. км пройденного пути. Интересно, что в автомобилях итальянского производства замену масла в двигателе рекомендуют проводить не ранее 40 000 км пробега. При этом объем заливаемого масла увеличен до 7 л.

Отвечая на вопрос: «Какое масло заливать в двигатель?», инженеры концерна Iveco рекомендуют использовать Urania Daily и Urania LD 5. По мнению отечественных специалистов возможно также применение моторных масел спецификации SAE 15W40 или SAE 5W30.

Неисправности

НЕИСПРАВНОСТИ ПРИЧИНЫ
Повышенный расход топлива «старение» датчика кислорода; Ÿконтроллер управления двигателем накопил ложные данные; неисправность датчика детонации.
Двигатель теряет мощность. пропуск воспламенения из-за дефекта одного из цилиндров; обедненная топливная смесь; повреждена одна или несколько форсунок.
Нестабильная работа двигателя на холостом ходу дребезг контактов датчиков положения дроссельной заслонки; износ элементов системы подачи топлива; подсос неучтенного воздуха или нарушение калибровки датчика расхода воздуха.

О форсунках на УАЗ Патриот Ивеко

Внедорожник УАЗ Патриот, который сходит из конвейера Ульяновского автозавода, выпускается в двух модификациях с бензиновым двигателем ЗМЗ-409 и дизельным — Ивеко Ф1А. Сегодня речь пойдет о дизельном двигателе на внедорожник УАЗ Патриот, а точнее, о форсунках, которые применяются для подачи топлива в цилиндры. Рассмотрим назначение форсунок на дизельном двигателе, их конструкцию и принцип действия.

Назначение

В конструкции дизельного двигателя Ивеко Ф1А важная роль уделяется таким важным элементам системы, как форсункам. Основным их предназначением является возможность подачи топлива в камеру сгорания определенными порциями, а также осуществление распыления смеси в камере сгорания.

Форсунки на дизельных и бензиновых двигателях — это новая эра автомобилестроение, благодаря установке которых, эффективность функционирования двигателей повысилась и снизилась необходимость частого обслуживания карбюраторных систем. В настоящее время широкую популярность получили форсунки с электронным управлением впрыском.

Впрыск осуществляется в камеру сгорания под давлением, что позволяет увеличить мощность двигателя и снизить потребление топлива. Благодаря изобретению таких двигателей, появилась возможность более рационального функционирования мотора, а также увеличение его КПД и экологичности. Преимуществ у инжекторных систем, перед карбюраторными, огромное множество, но сегодня уделим внимание именно форсункам дизельного двигателя Ивеко Ф1А.

Внедорожники УАЗ Патриот с дизельным двигателем Ивеко Ф1А оснащаются форсунками с пьезоэлектрическим принципом функционирования. Пьезофорсунка такого типа является самым совершенным устройством на данный момент. Преимуществами таких форсунок являются следующие моменты:

  1. Скорость срабатывания. Это важный параметр, который отвечает за быстроту подачи топлива в цилиндры двигателя.
  2. Продолжительный срок службы.
  3. Уменьшение расхода топлива.

Принцип работы дизельных форсунок основывается непосредственно на создании высокого давления смеси и впрыске ее в цилиндры. Для ориентира, давление, создаваемое в форсунках, достигает до 1200 бар. С таким давлением дизельное топливо переходит из состояния несжимаемого в сжимаемое. В результате происходит полное сжигание топливной смеси, подаваемой в систему.

Форсунки бывают разных видов, поэтому от их формы и длины отверстия зависит выходная мощность дизельного мотора, а также выброс вредных газов. Конструкция дизельных форсунок значительно отличается от бензиновых, так как несмотря на то, что давление создается в самом устройстве, так оно еще и возникает в камере сгорания. Ведь важным предназначением дизельной форсунки является ее возможность разделения сжатых газов из камеры сгорания с непосредственным топливом для подачи в цилиндры. Для предотвращения поступления сгоревших газов в форсунку, когда она открывается, происходит увеличение давление в устройстве, что и способствует ограничению поступления этих газов.

Управляется форсунка посредством электронного блока, установленного на автомобиле УАЗ Патриот. Этот блок собирает информацию из различных датчиков, обрабатывает ее и принимает соответствующее решение. Электронные системы управления впрыском управляют как пьезоэлектрическими форсунками, так и электромагнитными.

Недостатки и поломки форсунок

Рассматриваемые элементы на дизельных двигателях Ивеко Ф1А УАЗ Патриот имеют и некоторые недостатки, среди которых можно отметить следующие:

  • дороговизна;
  • невозможность самостоятельного ремонта;
  • необходимость заправки только качественными видами топлива.

Кроме того, если очисткой карбюратора мог заняться даже новичок, то с форсунками данные процедуры невозможны. Очистка данных устройств осуществляется на специальных стендах, поэтому за каждый раз необходимо выкладывать немалую сумму.

Часто владельцы новоприобретенных дизельных внедорожников жалуются на то, что, не пройдя и пары тысяч км, автомобиль теряет мощность и даже глохнет на ходу. Причинами такого нелепого явления могут быть следующие факторы:

  • некачественный вид солярки, который был залит накануне;
  • сбой электроники, что требует посещения сервиса для выявления причины сбоя с помощью компьютерной диагностики;
  • иногда возможен брак с завода.Как показывает практика, периодически встречаются случаи, когда форсунки для дизельных Ивеко идут с браком.

О том, что изделие работает неисправно, можно судить по следующим признакам:

  1. Двигатель сложно запустить, даже когда температура составляет 60-80 градусов.
  2. Глохнет двигатель на холостом ходу.
  3. Увеличение расхода топлива.
  4. Быстро повышается температура.
  5. Возникновение рывков и провалов во время функционирования двигателя.
  6. Частота коленчатого вала на холостом ходу периодически повышается или падает.

Данные признаки свидетельствуют о неисправной работе форсунок, но — это не говорит о том, что они вышли из строя. Чтобы это определить, потребуется провести компьютерную диагностику. Вышеперечисленные признаки лишь являются свидетельством того, что эти элементы дают сбой, но причинами этого могут служить такие факторы как: отсутствие питания, электронный сбой системы, засорение форсунок.

Подводя итог, можно отметить, что исправность работы дизельного мотора зависит, прежде всего, от качества заправляемого топлива, поэтому старайтесь, чтобы ваш железный друг питался, пусть и дорогим, но действительно качественным дизелем. В противном случае, не избежать в дальнейшем проведения ремонтных и диагностических работ по очистке форсунок.
