Снятие и установка поликлинового ремня
Audi A6 C5. Силовой агрегат. Двигатели

Поликлиновой ремень шире обычного клинового ремня, на нем имеется несколько продольных ручьев. Поликлиновой ремень приводит в действие такие агрегаты, как генератор, насос усилителя рулевого правления, вентилятор радиатора, а также, в зависимости от модели двигателя, компрессор кондиционера и водяной насос.

4-цилиндровый двигатель с кондиционером

Привод кондиционера осуществляется отдельным ремнем.

Снимите нижний брызговик моторного отсека.

При повторной установке ремня, используя маркер или краску, стрелкой отметьте направление его вращения.

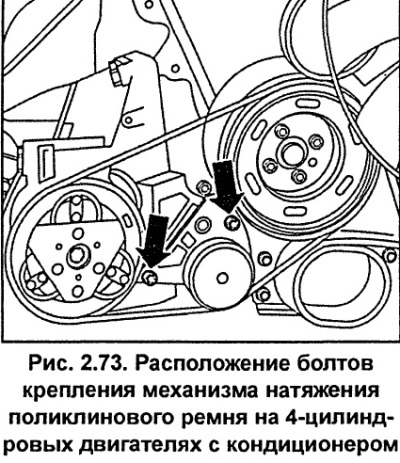

Ослабьте винты крепления механизма натяжения поликлинового ремня, и после ослаоления натяжения поликлинового ремня снимите его со шкивов (см. рис. 2.73).

Установите поликлиновой ремень на шкивы. При повторной установке поликлинового ремня установите его в соответствии с ранее нанесенной стрелкой.

Проверьте правильность расположения поликлинового ремня на шкивах.

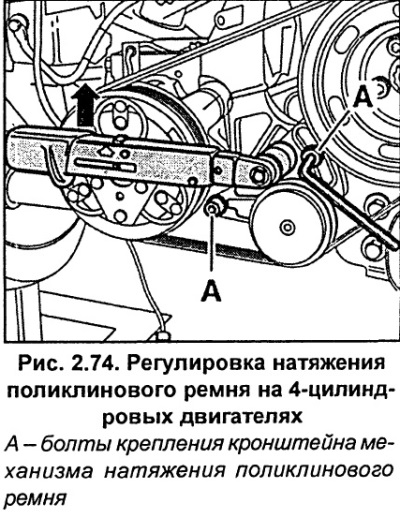

Установите динамометрический ключ на кронштейн натяжного ролика поликлинового ремня и поверните его моментом 25 Н м и в этом положении затяните болты А (рис. 2.74) крепления механизма натяжения.

Установите нижний брызговик моторного отсека.

Двигатель 1,8-I (125/150 л.с.)

Ремень привода насоса усилителя рулевого управления, генератора и вентилятора радиатора

Снимите нижний брызговик моторного отсека.

При повторной установке ремня, используя маркер или краску, стрелкой отметьте направление его вращения.

При наличии снимите ремень привода кондиционера.

Установите переднюю панель моторного отсека в сервисное положение.

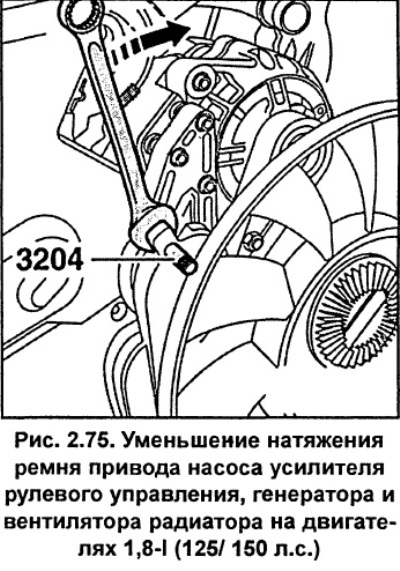

Гаечным ключом ослабьте натяжение ремня, для чего поверните механизм натяжения по часовой стрелке и зафиксируйте его стальным стержнем AUDI-3204 диаметром 5 мм (см. рис. 2.75).

Снимите ремень со шкивов.

Водяной насос приводится в действие либо зубчатым ремнем или дополнительным, тонким клиновым ремнем.

Установите поликлиновой ремень на шкивы двигателя. При повторной установке ремня устанавливайте его в соответствии с ранее нанесенной стрелкой.

Гаечным ключом нажмите механизм натяжения ремня в направлении часовой стрелки и извлеките стальной стержень AUDI-3204, фиксирующий механизм натяжения (см. рис. 2.75). Медленно отпустите механизм натяжения ремня, при этом произойдет автоматическое натяжение ремня.

Установите переднюю панель моторного отсека в нормальное положение.

Установите нижний брызговик моторного отсека.

Запустите двигатель и проверьте работу ремней.

Двигатель 1,9-I-TDI

Поликлиновой ремень привода насоса усилителя рулевого управления, генератора, водяного насоса и вентилятора радиатора

Все операции и указания по снятию и установке поликлинового ремня аналогичны операциям по снятию и установке поликлинового ремня двигателей 1,8-I (125/150 л.с.). В этом разделе изложены операции, которые характерны только для 4-цилиндрового TDI двигателя

При наличии снимите ремень привода кондиционера.

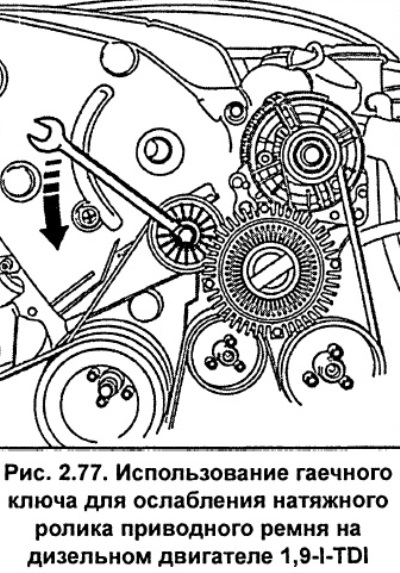

Гаечным ключом за головку болта поверните натяжной ролик против часовой стрелки и снимите ремень (см. рис. 2.77). Болт имеет левую резьбу, поэтому при повороте его против часовой стрелки он не будет ослаблен.

Гаечным ключом за головку болта поверните натяжной ролик ремня по часовой стрелке и установите ремень на шкивы. Медленно отпустите натяжной ролик, при этом натяжение ремня отрегулируется автоматически.

6-цилиндровый бензиновый двигатель

Все операции и указания по снятию и установке поликлинового ремня аналогичны операциям по снятию и установке поликлинового ремня двигателей 1,8-I (125/150 л. с.). В этом разделе изложены операции, которые характерны только для 6-цилиндрового бензинового двигателя.

Снимите верхний кожух двигателя.

Установите переднюю панель моторного отсека в сервисное положение.

Читайте также:  Что с двигателем у нового логана

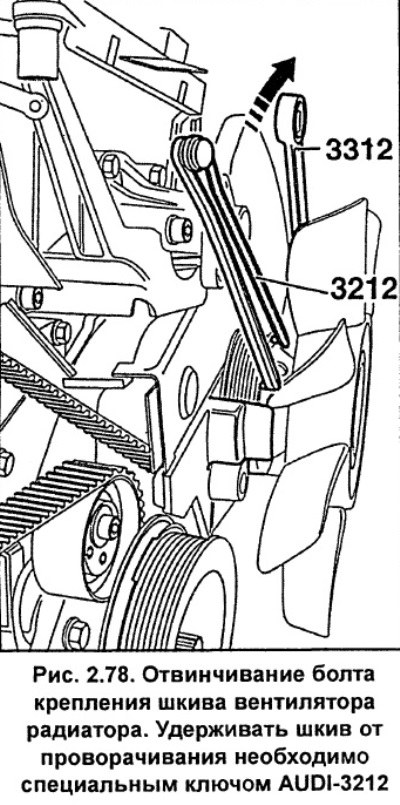

Специальным ключом AUDI-3212 удерживая шкив вентилятора радиатора от проворачивания, рожковым ключом AUDI-3312 отвинтите болт крепления шкива. Имейте в виду, что болт имеет левую резьбу, поэтому для его отвинчивания, его необходимо вращать по часовой стрелке (см. рис. 2.78).

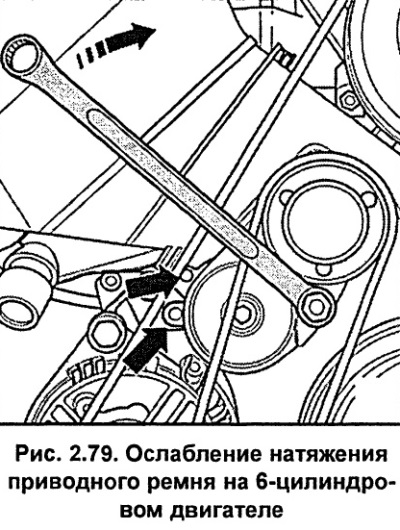

Гаечным ключом поверните механизм натяжения ремня по часовой стрелке до совмещения отверстий. Зафиксируйте механизм натяжения в этом положении, вставив в отверстие стальной стержень диаметром 5 мм (см. рис. 2.79).

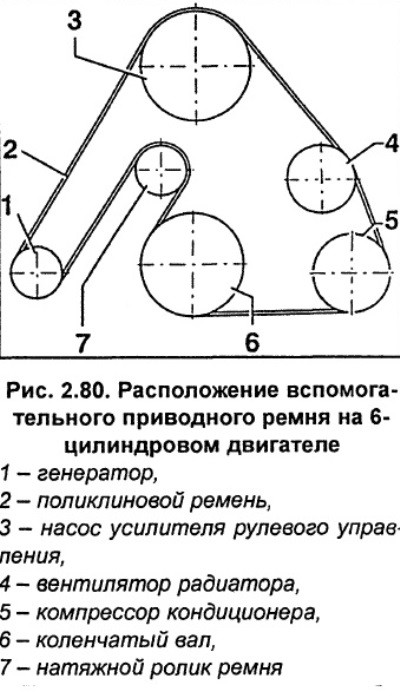

Оденьте поликлиновой ремень в направлении против часовой стрелки в первую очередь на шкив коленчатого вала, а в последнюю на натяжной ролик.

Гаечным ключом поверните механизм натяжения ремня против часовой стрелки и извлеките стальной стержень, фиксирующий механизм натяжения. Медленно отпустите гаечный ключ, при этом произойдет автоматическое натяжение ремня.

Установите шкив вентилятора радиатора и закрепите его болтом, затянув его моментом 70 Нм. При использовании ключа AUDI-3312 затяните болт моментом 40 Нм.

Внимание. Болт крепления шкива вентилятора радиатора имеет левую резьбу, поэтому затягивание болта необходимо производить поворотом его против часовой стрелки.

Примечание. На автомобилях без системы кондиционирования воздуха вспомогательный приводной ремень устанавливается со шкива 6 на шкив 4.

Установите переднюю панель моторного отсека в нормальное положение.

Установите верхний кожух двигателя.

6-цилиндровый TDI двигатель

Все операции и указания по снятию и установке поликлинового ремня аналогичны операциям по снятию и установке поликлинового ремня двигателей 1,8-I (125/150 л.с.). В этом разделе изложены операции, которые характерны только для 6-цилиндрового TDI двигателя.

Снимите передний бампер.

Автомобили с кондиционером. После снятия переднего бампера, отвинтите болт крепления трубопровода системы кондиционирования (см. рис. 2.63). Не отсоединяйте трубопроводы системы кондиционирования воздуха.

Установите переднюю панель моторного отсека в сервисное положение.

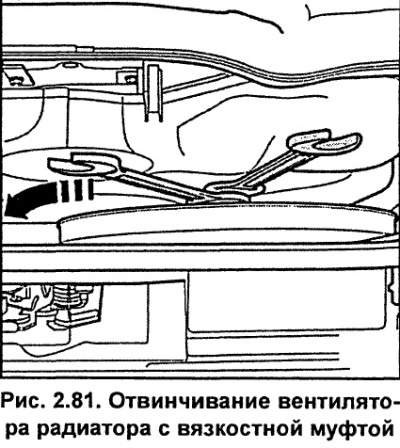

Отвинтите болт крепления вентилятора радиатора с вязкостной муфтой, при этом удерживайте от проворачивания ось вентилятора дополнительным гаечным ключом (см. рис. 2.81).

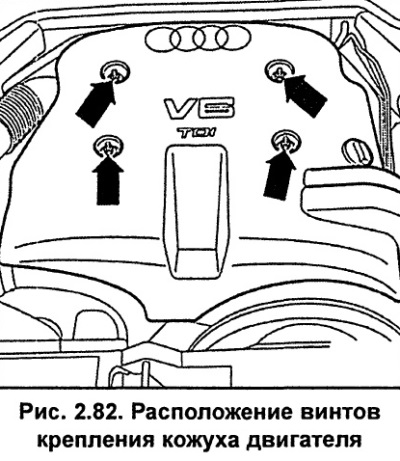

Отвинтите винты и снимите кожух двигателя (см. рис. 2.82).

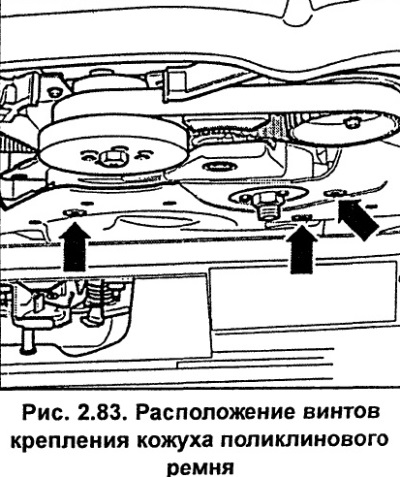

Отвинтите винты и снимите кожух поликлинового ремня (см. рис. 2.83).

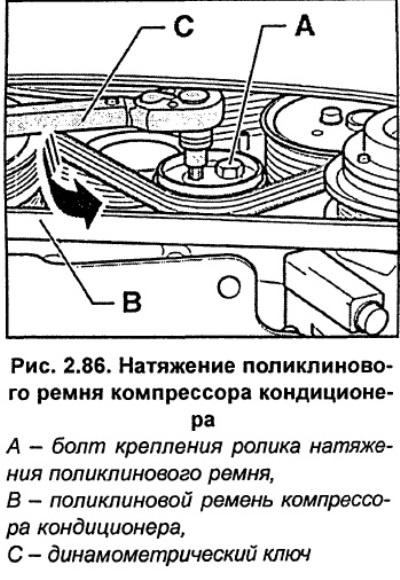

Автомобили с кондиционером. Отвинтите болт А (рис. 2.86) крепления механизма натяжения, ослабьте натяжение и снимите ремень привода кондиционера.

Торцовым ключом поверните против часовой стрелки механизм натяжения основного поликлинового ремня, в результате чего ослабится натяжение ремня, зафиксируйте механизм натяжения в этом положении штифтом 1 (рис. 2.84) и снимите ремень.

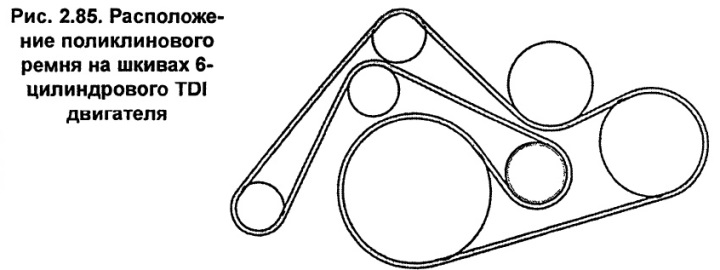

Оденьте поликлиновой ремень в направлении против часовой стрелки в первую очередь на шкив коленчатого вала, а в последнюю на натяжной ролик (см. рис. 2.85).

Автомобили с кондиционером. Динамометрическим ключом с шестигранной головкой на 8 мм С (рис. 2.86) поверните ролик натяжения поликлинового ремня компрессора кондиционера против часовой стрелки, до момента 7 Нм, и, удерживая динамометрический ключ в этом положении, вторым ключом затяните болт А крепления ролика натяжения поликлинового ремня моментом 25 Нм.

Установите кожух поликлинового ремня (см. рис. 2.83).

Установите кожух двигателя (см. рис. 2.82).

Установите шкив вентилятора радиатора и закрепите его болтом, при этом вторым ключом удерживайте втулку от проворачивания.

Установите переднюю панель моторного отсека в нормальное положение.

Автомобили с кондиционером

Перед установкой переднего бампера, привинтите болт крепления трубопровода системы кондиционирования (см. рис. 2.63).

Установите передний бампер.

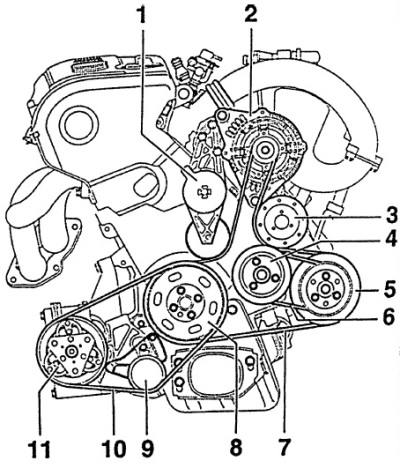

Рис. 2.76. Расположение ремней на бензиновых двигателях 1,84 (1251150 л.с.)
1 — механизм натяжения ремня,
2 — генератор,
3 — вентилятор,
4 — водяной насос,
5 — насос усилителя рулевого управления,
6 — ремень водяного насоса,
7 — ремень усилителя рулевого управления вентилятора и генератора,
8 — гаситель колебаний,
9 — механизм натяжения ремня компрессора кондиционера,
10 — ремень компрессора кондиционера,
11 — компрессор кондиционера

Читайте также:  Система запуска двигателя дэу нексия

Источник

Руководство Замена ремня ГРМ на Ауди А4, A6, A8 двигатель V6 2,4 и 2,8

seric

Последовательность выполнения работ подходит для автомобилей:
Модель: Audi А4 2,4; А4 2,8; А6 2,4; А6 2,8; А8 2,8; S4 2,7 Turbo
Год: 1997-2002
Двигатель: AGA / AJG / ALF / AGB / ALG / ALW / APR / AQD

Периодичность замены :
Замена — 128000 км. ( для оригинальных деталей VW ). Одновременно проводите замену ролика натяжителя .
При обрыве ремня происходит повреждение двигателя.

Специальный инструмент :
фиксатор коленчатого вала №3242.
съемник зубчатого шкива №Т40001.
фиксатор распределительного вала №3391.
держатель вентилятора №3212.
ключ вентилятора №3312.
контропора № 303
фиксатор № Т40011

Специальные указания :
Не проворачивайте валы двигателя при снятом ремне.
Проворачивайте коленвал только по направлению нормального вращения.
Не вращайте коленвал за шестерню распределительного вала или другие шестерни (зубчатые колеса).
Соблюдайте рекомендованные моменты затяжки резьбовых соединений.
При замене зубчатого ремня обращайте особое внимание на состояние водяного насоса ( помпа). Замените при необходимости.

СНЯТИЕ РЕМНЯ ГРМ .

1. Снимите:
— Крышку двигателя.
-Нижнюю защиту двигателя.
-Шланги охладителя наддувочного воздуха (Turbo).

А4/А6
2.Снимите:
— Передний бампер.
— Воздушные шланги между панелью радиатора и воздушным фильтром.
— Болт (1) панели радиатора.
3.Через отверстия в панели радиатора установите направляющие (2).
4.Снимите болты (3) и (4) панели радиатора.
5.Выдвиньте радиатор вперед в положение сервисного обслуживания.

Все модели
6.Отсоедините шланг подачи вторичного воздуха (если установлен).

— Вентилятор с помощью ключа и держателя (левая резьба!).
Удерживать ременный шкив вентилятора с вязкостной муфтой с помощью ключа для двух отверстий -3212- и отвернуть вентилятор гаечным ключом -3312—стрелка .

— Натяжитель ремня привода навесных агрегатов.

Натяжной ролик с внешним шестигранником:

– Для ослабления поликлинового ремня повернуть натяжитель накидным гаечным ключом на 17 мм -в направлении стрелки-.
– Зафиксировать натяжитель, вставив стопорный штифт в совмещенные отверстия –стрелки .

Натяжной ролик с внутренним шестигранником:
Инструкция
– Для ослабления поликлинового ремня повернуть натяжитель внутренним шестигранником на 10 мм -в направлении стрелки-.
– Зафиксировать натяжитель, вставив стопорный штифт в совмещенные отверстия -стрелка 1- и -стрелка 2-.

— Ремень привода навесных агрегатов
Перед снятием пометить направление хода маркером.
Изменение направления хода ранее эксплуатировавшегося ремня может привести к его повреждению

— Ременной шкив насоса гидроусилителя.
Для отворачивания и затяжки болтов -стрелки- в качестве контропоры использовать ключ под два отверстия -3212-.
Монтажное положение: маркировка „Front“ указывает в направлении движения.
Момент затяжки: 22 Нм.

— Крышки (5), (6) и (7) ремня привода ГРМ.

8.Установите поршень первого цилиндра в ВМТ. Проверьте совмещение метки (8) с репером.

9.Большие отверстия в фиксирующих платах зубчатых шкивов (9) должны быть направлены друг к другу.

10.Если отверстия (9) направлены в другую сторону -проверните коленчатый вал на один оборот.

11.Выверните заглушку из блока цилиндров и на ее место установите фиксатор (10) коленчатого вала.
Примечание: отверстие установки ВМТ в щеке коленчатого вала должно быть совмещено с отверстием под заглушку.

12.Шестигранником (11) медленно поворачивайте ролик натяжителя до совмещения отверстий в штоке и корпусе натяжителя.

13.Зафиксируйте шток, установив в отверстия штока и корпуса палец диаметром 2 мм(12).

14.Снимите:
— Болты (13) и шкив (14) коленчатого вала.
— Кронштейн вентилятора.
— Нижнюю крышку (15) ремня привода ГРМ.
— Ремень привода ГРМ.

Примечание: если предполагается повторная установка ремня, то пометьте направление вращения ремня маркером.

УСТАНОВКА РЕМНЯ ГРМ

Примечание: на двигателях рабочим объемом 2,7 и 2,8 л замените ролик натяжителя.

Читайте также:  Схема электронного управления двигателем калина

Убедитесь в том, что большие отверстия (9) в фиксирующих платах распределительных валов направлены друг к другу.

1. Отвернуть болты (16) двух шестерен распредвалов, при этом придерживать их с помощью контропоры -3036 .

2. Временно установите на распределительные валы фиксатор (21).

3. На пять оборотов отверните болты (16) крепления зубчатых шкивов распределительных валов.

4.Снимите фиксатор (21).

5.С помощью съемника (17) снимите зубчатые шкивы с конусных посадок на распределительных валах.

6.От руки затяните болты (16) крепления зубчатых шкивов.

7. Проверьте свободное, но без перекосов вращение зубчатых шкивов на посадочных местах хвостовиков распределительных валов.

8. Проверьте правильность установки фиксатора (10) коленчатого вала.

9. Наденьте ремень против часовой стрелки, начиная от коленчатого вала, без слабины в ведущей ветви.

10. При установке старого ремня соблюдайте направление вращения.

11. Установите фиксатор (21) на зубчатые шкивы распределительных валов.

12.Шестигранником (11) проверните ролик натяжителя по часовой стрелке до упора.

13.Удалите штифт (12), натяните ремень под действием усилия натяжителя.

14.На место шестигранника (11) установите динамометрический ключ (18).

15.Приложите к ролику натяжителя против часовой стрелки момент 15 Нм (19).

16.Снимите динамометрический ключ.

17.Затяните болты (16) крепления зубчатых шкивов моментом 55 Нм.
Примечание : НЕ ИСПОЛЬЗОВАТЬ в качестве контропоры фиксатор (21) зубчатых шкивов распределительных валов.

18.Удалите фиксаторы (10) и (21).

19.Установите на место заглушку блока.

20.Установите шкив коленчатого вала, совместив выступы (20) на шкиве и ступице.

Необходимо учитывать следующее: насечки -стрелки- на ременном шкиве/демпфере крутильных колебаний должны совпадать с фиксирующими выступами на приводной звездочке зубчатого ремня.

21. Затяните болты (13) шкива коленчатого вала моментом 20-22 Нм.

22. Установите демонтированные детали в порядке, обратном снятию.

23. Провернуть коленчатый вал за центральный болт 2-4 раза, проверить совмещение меток. При прокручивании обратить внимание на легкость вращения коленвала и отсутствие контакта клапанов с поршнями.
24. Схема установки поликлинового ремня
D1 — без кондиционера
D2 — с кондиционером

При установке необходимо учитывать следующее:
– Сначала положить поликлиновой ремень на шкив коленчатого вала. В последнюю очередь надеть ремень на натяжной ролик.

25. МОМЕНТЫ ЗАТЯЖКИ ( Нм )

Привод зубчатым ремнём — детали и узлы

2 — 10 Нм
4 — 22 Нм
6 — Уплотнительное кольцо при повреждении заменить
7 — 22 Нм
8 — 55 Нм
10 — Установочная пластина сторона с надписью „rear“ обращена назад
11 — Шестерня распредвала, правая
13 — 10 Нм смазать резьбовым лаком
14 — 10 Нм
15 — Крышка зубчатого ремня, задняя правая
16 — 10 Нм
17 — Насос охлаждающей жидкости
19 — Крышка зубчатого ремня, задняя левая
20 — Шестерня распредвала, левая
21 — Установочная пластина сторона с надписью „rear“ обращена назад
22 — Зубчатый ремень
23 — 55 Нм
24 — Обкатной ролик
25 — Ременная звездочка коленвала : на прилегающих поверхностях между приводной звездочкой зубчатого ремня и коленвалом не должно быть масла
26 — Натяжной ролик с подшипниковой втулкой
27 — 43 Нм
28 — 200 Нм + довернуть на 180° (1/2 об.)
— заменить
— дополнительно не смазывать
— для отворачивания и затяжки использовать стопорный болт -3242-
29 — Натяжной элемент
30 — Крышка зубчатого ремня, нижняя

Не забывайте при проведении работ уделять внимание состоянию помпы. При появлении потеков в соединениях с блоком, люфтах крыльчатки помпы, посторонних звуках при вращении крыльчатки — помпу необходимо заменить.
